مقایسه انواع مبدل های حرارتی (صفحه ای، پوسته ای، لوله ای و لوله ای پره دار)

مقایسه انواع مبدل های حرارتی (صفحه ای، پوسته ای، لوله ای و لوله ای پره دار)

مبدل ‌های حرارتی از اجزای کلیدی در بسیاری از فرآیندهای صنعتی، نیروگاهی، تهویه مطبوع و حتی سیستم ‌های خانگی به شمار می ‌روند. این تجهیزات نقش مهمی در بهینه ‌سازی مصرف انرژی ایفا می‌کنند. اما انتخاب نوع مناسب مبدل حرارتی، نیازمند شناخت دقیق از انواع مختلف آن و ویژگی ‌های عملکردی ‌هرکدام است. انواع مبدل حرارتی هر یک با طراحی و ساختار خاص خود، کاربردهای متفاوتی دارند. در این مطلب، به مقایسه جامع انواع مبدل حرارتی می ‌پردازیم تا بتوانید با آگاهی بیشتری، گزینه مناسب را متناسب با نیاز عملیاتی خود انتخاب کنید. اگر به دنبال بهینه ‌سازی عملکرد حرارتی سیستم خود هستید، ادامه این مطلب را از دست ندهید.

انواع مبدل حرارتی

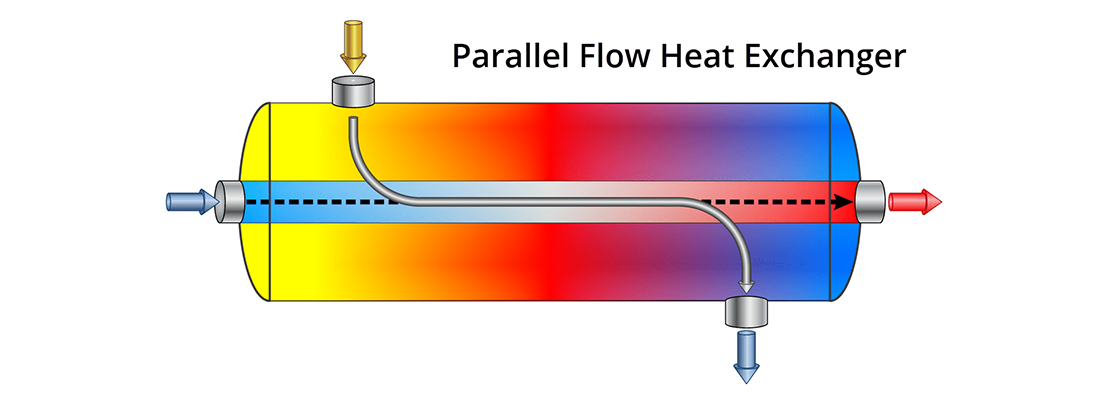

مبدل حرارتی ابزاری است که وظیفه آن انتقال حرارت بین دو سیال با دماهای متفاوت، بدون ایجاد اختلاط میان آن ‌هاست. این انتقال حرارت می ‌تواند از سیالی گرم به سیالی سرد صورت گیرد یا برعکس، بسته به نیاز فرایند. مبدل ‌های حرارتی در طیف وسیعی از صنایع، از جمله پتروشیمی، نیروگاه ‌ها، تأسیسات سرمایشی و گرمایشی و فرآیندهای تولیدی مورد استفاده قرار می‌گیرند.

استفاده از این تجهیزات باعث بهینه‌ سازی مصرف انرژی، کاهش هزینه ‌های عملیاتی و افزایش بهره ‌وری سیستم می ‌شود. انواع مختلفی از مبدل ‌های حرارتی طراحی و تولید شده ‌اند که هر یک بسته به نوع سیال، فشار کاری، دمای عملکرد و فضای در دسترس، کاربرد خاص خود را دارند. مهم‌ ترین انواع مبدل ‌های حرارتی عبارتند از:

  • مبدل حرارتی صفحه ‌ای
  • مبدل حرارتی پوسته و لوله
  • مبدل حرارتی لوله ‌ای
  • مبدل حرارتی لوله ‌ای پره‌ دار

در ادامه، این چهار نوع مبدل حرارتی از نظر ساختار، عملکرد و کاربرد با یکدیگر مقایسه خواهند شد.

مبدل حرارتی صفحه ‌ای

مبدل حرارتی صفحه ‌ای یکی از رایج ‌ترین انواع مبدل‌ هاست که از مجموعه ‌ای از صفحات فلزی نازک با سطح انتقال حرارت بالا تشکیل شده است. این صفحات به صورت متناوب در کنار یکدیگر قرار می‌گیرند و سیالات سرد و گرم در میان آن‌ ها به صورت متناوب جریان می ‌یابند، بدون آن که با یکدیگر تماس مستقیم داشته باشند. به دلیل وجود سطح تماس وسیع و فاصله کم بین صفحات، انتقال حرارت در این نوع مبدل بسیار مؤثر انجام می ‌شود.

ساختار ماژولار مبدل‌ های صفحه ‌ای باعث می ‌شود که نگهداری و تمیزکاری آن ‌ها نسبتاً آسان باشد. همچنین به دلیل اشغال فضای کم، برای محیط‌ هایی با محدودیت فضا گزینه مناسبی به شمار می‌ رود. با این حال، حساسیت نسبت به رسوب‌ گذاری و محدودیت در تحمل فشار و دمای بالا، از نقاط ضعف آن است. از مزایای مبدل حرارتی صفحه ‌ای عبارتند از:

  • بازدهی بالا در انتقال حرارت
  • طراحی فشرده و کم‌ حجم
  • قابلیت افزایش یا کاهش تعداد صفحات
  • سهولت در تمیزکاری و نگهداری

مبدل حرارتی پوسته و لوله

مبدل حرارتی پوسته و لوله یکی از قدیمی ‌ترین و پرکاربردترین انواع مبدل ‌ها در صنایع مختلف به شمار می‌ رود. این نوع مبدل از یک پوسته استوانه ‌ای بزرگ و مجموعه ‌ای از لوله‌ های داخلی تشکیل شده است. یکی از سیالات از درون لوله ‌ها و دیگری از درون فضای پوسته و پیرامون لوله ‌ها عبور می‌کند. این طراحی باعث می ‌شود که مقدار زیادی سیال در فشار و دمای بالا منتقل شود، بدون آن که افت عملکرد چشمگیری رخ دهد.

مبدل ‌های پوسته و لوله به دلیل ساختار مقاوم، برای کاربردهای صنعتی سنگین و شرایط کاری سخت بسیار مناسب هستند. همچنین امکان استفاده از مواد متنوع برای ساخت آن‌ ها، دامنه استفاده آن ‌ها را گسترده ‌تر کرده است. از مزایای مبدل حرارتی پوسته و لوله عبارتند از:

  • توانایی تحمل فشار و دمای بالا
  • مناسب برای سیالات با ذرات معلق یا ویسکوز بالا
  • طول عمر بالا و ساختار مستحکم
  • امکان استفاده در فرآیندهای صنعتی پیچیده

مبدل حرارتی لوله ‌ای

مبدل حرارتی لوله ‌ای (یا کویل ساده) ساختاری ساده و متشکل از یک یا چند لوله مارپیچ یا مستقیم دارد که درون محیطی مانند یک مخزن یا جریان سیال دیگر قرار می‌گیرد. در این نوع مبدل، یکی از سیالات از درون لوله و سیال دیگر از اطراف لوله عبور می‌کند. طراحی این مبدل ساده ‌تر از سایر انواع است و بیشتر در سیستم ‌های گرمایشی و سرمایشی خانگی، تهویه مطبوع و کاربردهای سبک صنعتی مورد استفاده قرار می‌گیرد.

با وجود ساختار ساده، محدودیت‌ هایی در انتقال حرارت بالا و استفاده در فشارهای زیاد دارد. به همین دلیل، معمولاً در کاربردهایی با شرایط کاری سبک ‌تر به کار می ‌رود. از مزایای مبدل حرارتی لوله ‌ای عبارتند از:

  • ساختار ساده و کم ‌هزینه
  • نصب و نگهداری آسان
  • مناسب برای کاربردهای خانگی و نیمه ‌صنعتی
  • قابلیت ساخت در اشکال مختلف بر اساس نیاز

مبدل حرارتی لوله ‌ای پره‌ دار

مبدل حرارتی لوله ‌ای پره‌ دار نوعی توسعه ‌یافته از مبدل‌ های لوله ‌ای است که در آن پره ‌هایی بر روی سطح خارجی لوله ‌ها قرار می‌گیرند تا سطح انتقال حرارت افزایش یابد. این پره‌ ها باعث می ‌شوند که تبادل گرما بین سیال و سطح فلزی لوله با سرعت بیشتری صورت گیرد. معمولاً از این نوع مبدل در سیستم‌ هایی با جریان هوای آزاد یا جریانات گازی با ضریب انتقال حرارت پایین استفاده می‌ شود.

طراحی این مبدل باعث می ‌شود که در کاربردهایی مانند خشک ‌کن ‌ها، سیستم‌ های تهویه صنعتی و واحدهای تبرید عملکرد مؤثری داشته باشد. البته این نوع مبدل نیز به دلیل وجود پره ‌ها نیازمند تمیزکاری منظم است تا کارایی خود را از دست ندهد. از مزایای مبدل حرارتی لوله ‌ای پره‌ دار عبارتند از:

  • افزایش سطح مؤثر انتقال حرارت
  • مناسب برای انتقال حرارت در محیط ‌های گازی
  • راندمان بالا در حجم کم
  • امکان استفاده در شرایط دمایی متوسط

مقایسه انواع مبدل های حرارتی

در جدول زیر به طور جامع و کامل انواع مبدل های حرارتی را از جهات گوناگون مورد مقایسه قرار داده ایم.

ویژگی هاصفحه ایپوسته و لولهلوله ای سادهلوله ای پره دار
راندمان حرارتیبسیار بالامتوسط تا بالامتوسطبالا
تحمل فشار و دمامحدودبسیار بالاپایین تا متوسطمتوسط
ساختار و طراحیفشرده و ماژولاربزرگ و مقاومساده و سبکپیشرفته با سطح تقویت شده
هزینه ساخت و نگهداریمتوسطبالاپایینمتوسط تا بالا
کاربرد اصلیسیستم های تهویه، غذاییصنایع نفت، شیمیایی،نیروگاهیمصارف خانگی،تهویه مطبوعخشک کن ها، تبرید، گازرسانی
نیاز به تمیزکاری منظمبالامتوسطپایینبالا
فضای موردنیازکمزیادکممتوسط



با بررسی مشخصات، مزایا و ساختار هر یک از این مبدل ‌ها، می ‌توان نتیجه گرفت که انتخاب نوع مناسب بستگی به شرایط عملیاتی، نوع سیال، فضای موجود و هزینه ‌های مورد انتظار دارد. درک دقیق تفاوت ‌ها و نقاط قوت هر مدل، گامی مهم در طراحی و بهره‌ برداری بهینه از سیستم ‌های حرارتی محسوب می ‌شود.
