در دنیای امروز که بهره وری انرژی و بهینه سازی مصرف آن از اهمیت بالایی برخوردار است، تجهیزات صنعتی نقش کلیدی در این مسیر ایفا می‌کنند. یکی از مهم ترین این تجهیزات، مبدل حرارتی است. دستگاهی که در بسیاری از صنایع، از نیروگاه ها گرفته تا سیستم های تهویه مطبوع، کاربرد گسترده ای دارد. شاید برایتان جالب باشد بدانید که بدون وجود مبدل های حرارتی، انتقال مؤثر گرما در بسیاری از فرایندها غیرممکن است. اما مبدل حرارتی دقیقاً چیست و چگونه کار می‌کند؟ در این مطلب به طور تخصصی، به بررسی سازوکار این وسیله حیاتی می پردازیم و به شما کمک می‌کنیم درک دقیق تری از عملکرد آن داشته باشید.
مبدل حرارتی چیست؟
مبدل حرارتی (Heat Exchanger) دستگاهی است که برای انتقال گرما بین دو سیال (با دماهای متفاوت) بدون اینکه این سیالات با یکدیگر مخلوط شوند، طراحی شده است. این سیالات می توانند گاز، مایع یا ترکیبی از هر دو باشند و در دو مسیر جداگانه اما نزدیک به هم جریان می یابند تا انرژی حرارتی میان آن ها تبادل شود.
در حقیقت، مبدل حرارتی یک واسطه مؤثر است که گرما را از سیالی گرم به سیالی سرد منتقل می‌کند، بدون آن که نیاز به مصرف انرژی اضافی یا تماس مستقیم بین سیالات باشد. این وسیله به طور گسترده در صنایعی به کار می رود که فرآیندهای حرارتی در آن ها نقش اساسی دارند و کنترل دما نیز بسیار حائز اهمیت است. بسته به نوع طراحی، مبدل های حرارتی می توانند در قالب های مختلفی مانند لوله ای، صفحه ای یا پوسته و لوله تولید شوند که هرکدام برای کاربرد خاصی مناسب هستند.
مبدل های حرارتی به دلیل نقش حیاتی خود در مدیریت انرژی، در صنایع و سیستم های گوناگونی کاربرد دارند. در ادامه مهم ترین حوزه های کاربرد این دستگاه را مشاهده می‌کنید:
• صنایع نفت، گاز و پتروشیمی: برای بازیابی گرما، خنک سازی سیالات و پیش گرمایش یا پیش سرد سازی مواد به کار می روند.
• نیروگاه ها: در توربین های بخار، کندانسورها و سیستم های تولید برق استفاده می شوند.
• صنایع غذایی و نوشیدنی: برای پاستوریزه کردن، سرمایش سریع و حفظ ایمنی فرآورده ها کاربرد دارند.
• صنایع داروسازی: جهت حفظ دمای مناسب ترکیبات شیمیایی حساس مناسب هستند.
• سیستم های تهویه مطبوع و گرمایش مرکزی: جهت انتقال گرما یا سرما در ساختمان ها به کار می روند.
• صنایع فولاد و متالورژی: برای خنک کردن فلزات یا مایعات در حال فرآوری استفاده می شوند.
• خودروسازی: در رادیاتورها و سیستم خنک‌کاری موتور خودروها کاربرد دارند.
• تصفیه خانه های آب و فاضلاب: برای تنظیم دمای جریان ها و بهینه سازی فرآیندها قابل استفاده هستند.
• صنایع شیمیایی: برای کنترل دمای واکنش ها و تبادل حرارت در مخازن نیز کاربرد دارند.
مکانیزم و عملکرد مبدل حرارتی وابسته به طراحی و نوع مبدل است. در ادامه، به بررسی عملکرد رایج ترین انواع مبدل های حرارتی می پردازیم.

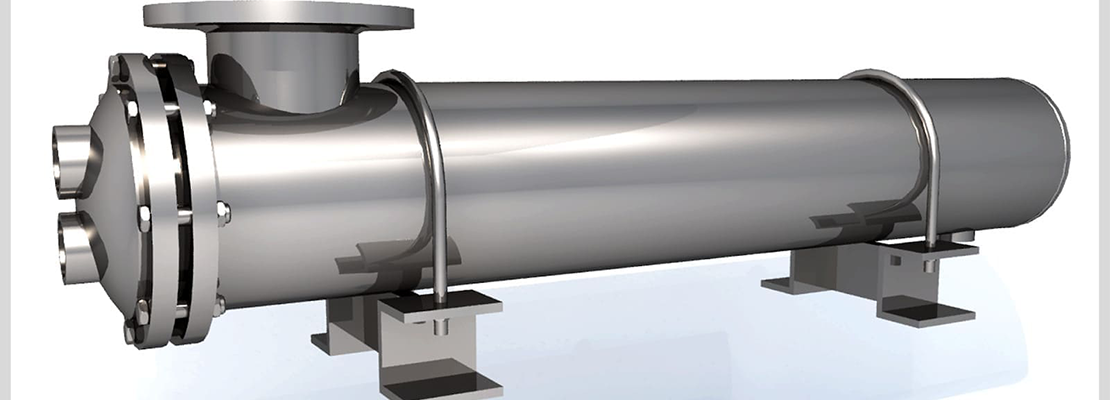

1. مبدل حرارتی پوسته و لوله
این نوع از مبدل، رایج ترین مدل در صنایع سنگین و فرآیندهای بزرگ است. ساختار آن شامل مجموعه ای از لوله های داخلی است که درون یک محفظه استوانه ای (پوسته) قرار دارند. یکی از سیالات از درون لوله ها عبور می‌کند و سیال دوم در اطراف آن ها و داخل پوسته جریان دارد. در این سیستم، گرما از سیال گرم به دیواره لوله منتقل شده و سپس به سیال سردی که در بیرون لوله ها جریان دارد، انتقال می یابد.
جریان سیالات می تواند به صورت هم جهت یا مخالف جهت طراحی شود که حالت مخالف جهت بازدهی بالاتری دارد. ویژگی مهم این نوع مبدل، مقاومت بالا در برابر فشار و دماهای بالا است که آن را برای صنایع نفت، گاز و شیمیایی بسیار مناسب می‌کند.
2. مبدل حرارتی صفحه ای
این مبدل ها از صفحات نازک فلزی موج دار تشکیل شده اند که بین آن ها فضاهایی برای جریان سیالات گرم و سرد ایجاد شده است. صفحات به گونه ای کنار هم قرار گرفته اند که سیالات از مسیرهای جداگانه اما بسیار نزدیک عبور کنند و تبادل حرارتی با سرعت و کارایی بالا صورت گیرد.
گرما از طریق صفحات فلزی از یک سیال به دیگری منتقل می شود. طراحی فشرده و سطح تماس زیاد باعث می شود راندمان این نوع مبدل بسیار بالا باشد. مبدل های صفحه ای عمدتاً در سیستم های تهویه مطبوع، صنایع غذایی، داروسازی و کاربردهای با فشار و دمای متوسط به کار می روند. همچنین نگهداری و تمیزکاری آن ها آسان تر است.
3. مبدل حرارتی هوا خنک
یکی دیگر از انواع مبدل حرارتی، مبدل هوا خنک است. در این نوع، سیال گرم از درون لوله ها عبور می‌کند و هوا به وسیله فن از بیرون به سطح خارجی لوله ها دمیده می شود. هوا، گرمای سیال را جذب کرده و آن را خنک می‌کند. این سیستم بیشتر زمانی استفاده می شود که آب برای خنک کاری در دسترس نیست یا از نظر اقتصادی به صرفه نیست. از مزایای آن می توان به عدم نیاز به مصرف آب و نصب آسان در فضای باز اشاره کرد. مبدل های هوا خنک عمدتاً در پالایشگاه ها و تأسیسات صنعتی بزرگ کاربرد دارند.
4. مبدل حرارتی پاستوریزاتور
مبدل حرارتی پاستوریزاتور نوعی مبدل صفحه ای است که در صنایع غذایی برای گرم کردن و سپس خنک کردن سریع مایعات مانند شیر، آبمیوه و نوشیدنی ها استفاده می شود. هدف این فرآیند، نابودسازی باکتری ها و میکروارگانیسم های مضر، بدون آسیب به کیفیت و خواص تغذیه ای ماده است.
در این سیستم، سیال ابتدا توسط بخار یا آب داغ تا دمای پاستوریزه (معمولاً ۷۲ تا ۸۵ درجه سانتی گراد) گرم می شود، سپس برای مدت کوتاهی در این دما نگه داشته می شود و در نهایت با عبور از بخش خنک کننده، دمای آن به سرعت کاهش می یابد. این چرخه، ایمنی محصول را افزایش داده و ماندگاری آن را بالا می برد.
ویژگی مهم مبدل پاستوریزاتور، طراحی بهداشتی، قابلیت شستشوی درجا و راندمان بالا در انتقال حرارت است. همچنین از سیال خروجی برای گرم کردن سیال ورودی استفاده می شود تا انرژی بهینه سازی گردد. این مبدل ها نقش کلیدی در حفظ کیفیت، ایمنی و مقرون به صرفه بودن فرآیندهای تولید مواد غذایی مایع دارند.
